褶皱骨架从结构上可以分为梯形,圆袋型。采用有机硅表面处理方式,可以在水泥厂,钢铁厂,高炉煤气除尘系统中使用效果好。

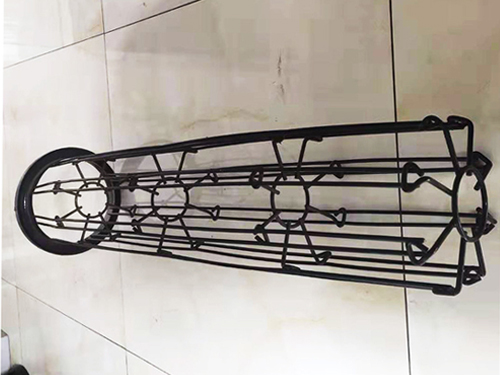

梯形褶皱骨架,褶皱式框架袋笼圆形优点:
1.褶皱骨架比普通的除尘骨架过滤面积大,从而降低成本
2.褶皱骨架成分直径分为120.125 150.155
3.褶皱骨架与圆型袋笼的规格型号分类相同
4.特殊型号可根据客户给的图纸定制
5.后处理多为有机硅,镀锌,喷塑使用寿命长
6.底部可为折弯试和碳钢口低
7.中间钢圈采用冲压件增加稳固性褶皱式除尘骨架/褶皱式除尘布袋采用碳钢线材φ6.5元钢拉制(拉成φ3.7mm)。用进的一次成型焊接机焊接而成,其褶皱骨架表面光滑、挺直,不产生毛刺使滤袋不受损伤,焊接均匀,结构合理,坚固耐用。大大延长了滤袋的使用寿命。表面处理有镀锌,喷塑,有机硅处理,有效的解决了,耐 腐蚀工况下除尘骨架寿命短的难题。
A.圆笼型
框架直径(mm) | 配用滤袋直径(mm) | 长度L(mm) |
115 | 120 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 | 5200 | 5600 |
| 6000 |
|
125 |
|
|
|
| 200 |
B.扁袋型
框架周长P | 配用滤袋周长P | 长度L(mm) |
800 | 800 |
|
900 | 900 |
C.信封型
框架长、宽、厚 | 配用滤袋长、宽、厚 |
1500 X 750 X 25 | 1500 X 750 X 25 |
