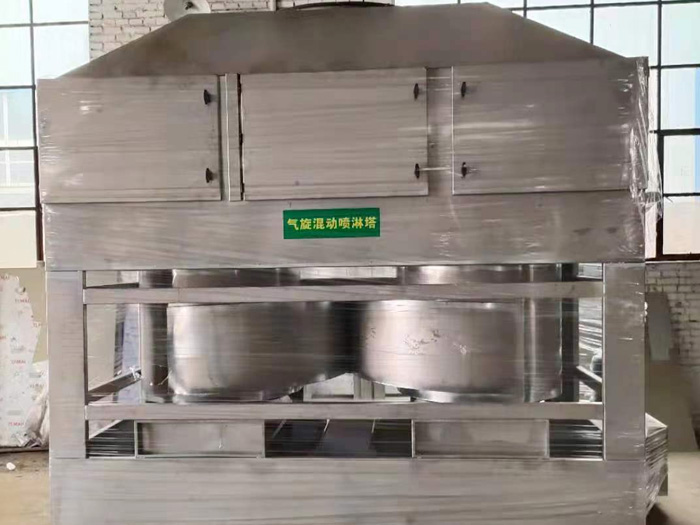

一、气旋塔的结构
气旋塔主要由主旋流部分、填料除雾部分、喷淋部分、水循环部分等组成。根据废气种类气旋塔设备主体材质可选用：不锈钢，炭钢等。
二、气旋塔产品概述
气旋喷淋塔又称之为气旋塔，混动旋流塔，气旋喷淋装置，QL系列气旋喷淋塔是在普通喷漆水帘柜的基础上嵌入“气动混流废气净化系统”，该系统是根据技动力技术原理设计而成，主要针对粘性类粉尘、油性粉尘工业废气预处理、纤维类粉尘等干式除尘设备无法处理的工况而开发的全新温式环保废气净化设备。采用漆雾分离技术、匠心的净化方式， 多级连续的净化过程决定着净化效率，净化率高达95%以上。气旋喷淋塔产品筒单实用、维护方便、用途广泛。气旋喷淋塔适用于各工业领域的废气粉尘净化处理（特别适合如：喷漆废气漆雾处理，打磨抛光粉尘处理等）
三、气旋塔的工作原理
气旋喷淋塔在离心力作用下，含尘气体呈横向向心运动，含尘气体停留时间更长，洗涤效果好，改变了喷淋塔在某些特定工况下存在的除尘不全、水喷淋塔容易堵塞等技术缺陷。产品采用专力技术，避免水泵及喷头的堵塞，大大提高生产效率，其中水池的水可循环使用，避免产生二次污染造成的困扰，更节约了水资源。气旋塔内安装有若干个“圆形旋流桶”和有效除雾板。旋流桶内放有实心填料球，上层的除雾板用来净化水雾，达到脱水雾的目的，含尘气体在塔内旋流上升、并在各板上与由塔顶进入的液体旋流接触，完成除尘任务;通过离心力的作用,废气中的大颗粒沉入水池, 然后由人工捞出清理机壳，这样气体得到净化，达标排放，同时气旋塔内的水可以继续循环使用。
四、气旋塔的应用范围
气旋塔适用于各工业领域的废气粉尘净化处理（特别适合如：喷漆废气漆雾处理，打磨抛光粉尘处理等）。
五、气旋塔的选型规格参数
序号 | 型号 | 产品规格 | 设备配置参数 | 水泵功率 | 进出风口尺寸 |
1 | 5000风量 | 1200×800×2700 | 含两个Φ400mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 1.1 | 进风口尺寸500×300mm
出风口Φ400mm |
2 | 10000风量 | 1200×1200×2800 | 含四个Φ400mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 1.5 | 进风口尺寸600×400mm
出风口Φ500 |
3 | 15000风量 | 1400×1400×3000 | 含四个Φ500mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 2.2 | 进风口尺寸1000×400mm
出风口Φ600mm |
4 | 20000风量 | 1900×1400×3100 | 含六个Φ500mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 3 | 进风口尺寸1200×400mm
出风口Φ700mm |
5 | 25000风量 | 2200×1500×3200 | 含六个Φ550mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 4 | 进风口尺寸1300×450mm
出风口Φ750mm |
6 | 30000风量 | 2400×1600×3400 | 含六个Φ600mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 4 | 进风口尺寸1400×500mm
出风口Φ800mm |
7 | 35000风量 | 2600×1700×3500 | 含六个Φ650mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 4 | 进风口尺寸1400×600mm
出风口Φ1000mm |
8 | 40000风量 | 2800×1800×3500 | 含六个Φ700mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 5.5 | 进风口尺寸1600×600mm
出风口Φ1100mm |
9 | 50000风量 | 3100×1900×3500 | 含六个Φ800mm洗涤旋流桶，过滤风速：≤12m/s，两层喷淋
Φ50多面空心球环保填料球， | 5.5 | 进风口尺寸1800×650mm
出风口Φ1100mm |
10 | 60000风量 | 3500×2200*3500 | 含六个Φ900mm洗涤旋流桶，过滤风速：≤12/是，两层喷淋
Φ50多面空心球环保填料球， | 7.5 | 进风口尺寸2000×650mm
出风口Φ1200mm |
