产品概述:
石料破碎机布袋除尘器,粉尘处理设备,烟尘消白系统以及配套布袋除尘器配件我公司均可以提供,此款石料破碎机布袋除尘器收尘滤高,除尘效果显著,对高浓度的粉尘有着好的收集效果,是矿山除尘器中运行效果较好的除尘器,备受客户的信赖,支持非标定做。
产品特点:1、集分室反吹和脉冲喷吹诸类除尘器的优点,单位体积处理风量大,系统阻力小,除尘效率达99.9%;
2、可直接处理含尘浓度高达200g/nm3的含尘其它,经处理后的其它排放浓度低于50mg/nm3,也可根据用户的特殊需求,满足更加严格的排放要求;
石料破碎机布袋除尘器粉尘处理设备
工作原理:当含尘烟气由进风口进入灰斗后,一部分较粗尘粒在这里由于惯性碰撞、重力沉降等原因落入灰斗,大部分尘粒随气流上升进入袋室,经滤袋过滤后,尘粒被阻留在滤袋外侧,净化的烟气由滤袋内部进入箱体,再由阀板孔、出风口排入大气。随着过滤过程的不断进行,滤袋外侧的积灰逐渐增厚,从而使收尘器的运行阻力也逐渐增高,当阻力增到预先设定值时,清灰控制器收到信号并发出指令,首先控制提升阀将阀板孔关闭,以切断出气通路,停止过滤过程;接着打开电磁脉冲阀,在极短的时间内向箱体喷入压力为0.5-0.7Mpa 的压缩空气,压缩空气在箱体内迅速膨胀,涌入滤袋内部,使滤袋产生变形、震动,加上逆气流的作用,滤袋外部的粉高 效尘便被清 除下来掉入灰斗;清灰完毕再次打开提升阀,收尘器又进入过滤状态。袋收尘能否保持长期高 效的运行,日常的维护是至关重要的。
选型参数:
品系列 | FMQD32 | FMQD64 | FMQD96 | FMQD128 | 说明 |
室数(个) | 2~6 | 4~8 | 4~20 | 6~28 | FMQD32;64全部单排列 |
每室滤袋数(个) | 32 | 64 | 96 | 128 | |
滤袋规格(mm) | Ф130×2500 | Ф130×2500 | Ф130×2500 | Ф130×2500 | |
每室过滤面积(m2) | 32 | 64 | 96 | 128 | |
处理烟气量(Nm3/h) | 5580~16740 | 22320~44640 | 33480~167400 | 83700~390600 | 按V=1.5m/min计算 |
烟气温度(℃) | ≦120 | ≦120 | ≦120 | ≦120 | 若用FMS袋可达220℃ |
入口浓度(g/Nm3) | ≦200 | ≦200 | ≦1000 | ≦1000 | 大可达1350以上 |
出口浓度(g/Nm3) | <0.1 | <0.1 | <0.1 | <0.1 | |
操作压力(Pa) | -5000~+2500 | -5000~+2500 | -5000~+2500 | -5000~+2500 | 本范围之外,订货时说明 |
运行阻力(Pa) | 1470 | 1470 | 1470 | 1470 | 值 |
换袋空间高度(mm) | 2063 | 2063 | 2063 | 2675 | 指收尘器箱顶部以上空间高度 |
脉冲阀规格(寸) | 1 | 2 | 2 | 2 | |
每室脉冲阀个数(个) | 1 | 1 | 1~2 | 2 | |
压缩空气压力(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
|

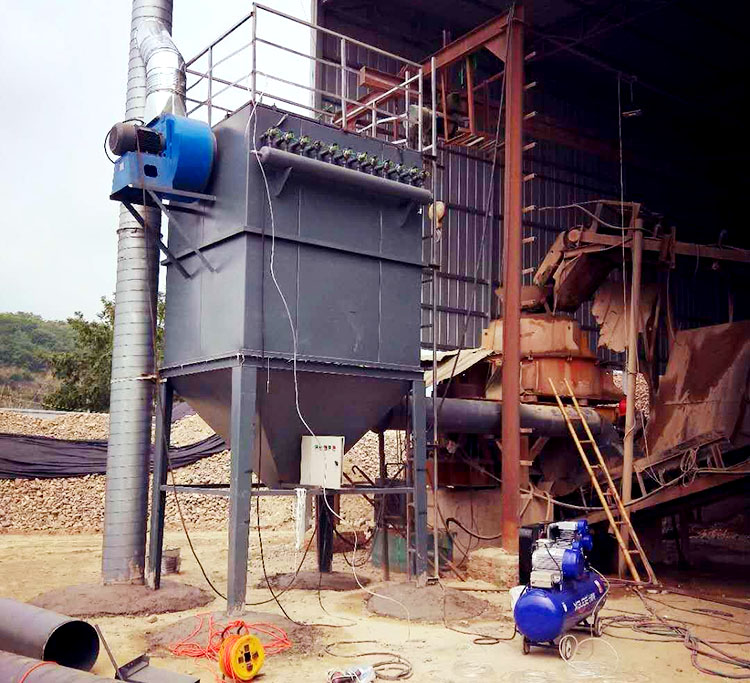

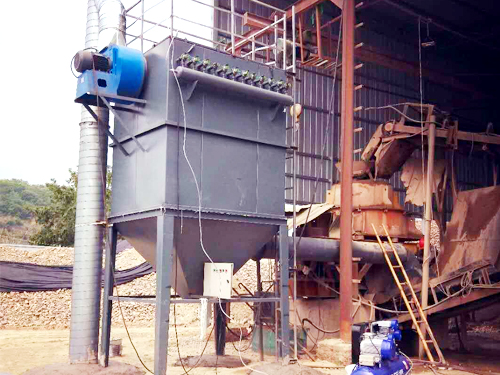

河北清达环保工程师到现场勘察为客户进行选型和技术分析,根据现场的工况条件,进行了管道的设计布置,设备已经使用7个月,运行状态好,能耗低,净化效果达标,客户满意。
